Поверка амперметра вольтметра Э42700, Э42701, Э42702, Э42703, Э42704 во Владикавказе
Назначение: для измерения силы тока и напряжения в цепях одно- фазного переменного тока и применяются в различных сферах промышленности.
Поверка амперметра вольтметра Э42700, Э42701, Э42702, Э42703, Э42704

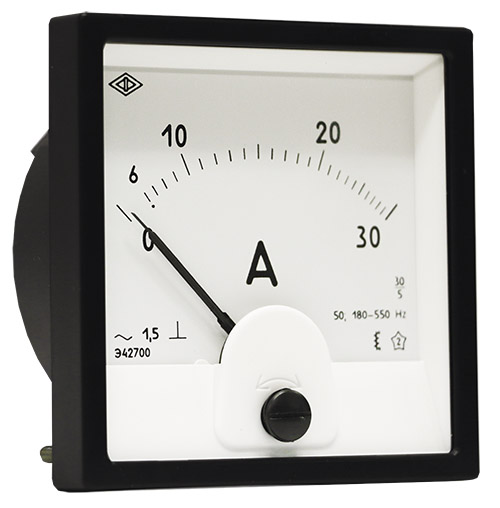

Приборы представляют собой щитовые приборы электромагнитной системы со стрелочным указателем и креплением подвижной части на кернах, неравномерной шкалой, нуле- вой отметкой на краю диапазона измерений. Принцип действия приборов основан на намагничивании магнитомягких сердечников магнитным полем измеряемого тока, проходящего по катушке и отталкивании подвижного сердечника от неподвижного, намагниченных однополярное. Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли. По условиям эксплуатации приборы относятся к гpyппe 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 40 до плюс 50 °С и относи- тельной влажности 95 % при температуре 35 °С.
Поверка приборов производится в соответствии с ГОСТ 8.497-83. ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
Перечень основного оборудования для поверки:
- установка для проверки амперметров и вольтметров на постоянном и переменном токе У300 с коэффициентом искажения формы кривой не более 5%;
- амперметр Д553, класса точности 0,5, пределы измерений от 0,1 до 50,0 А;
- вольтметр Э541, класса точности 0,5, пределы измерений от 1,5 до 15,0 В;
- вольтметр Э515, класса точности 0,5, пределы измерений от 7,5 до 60,0 В;
- вольтметр Э545, класса точности 0,5, пределы измерений от 75 до 600,0 В;
- универсальная пробойная установка УПУ—10, испытательное напряжение от 0,3 до 10,0 кВ, с погрешностью + 10,0 %.
- Межповерочный интервал — 24 месяца при 8 часовой среднесуточной наработке, 12 месяцев — при 16 часовой наработке, 6 месяцев — при 24 часовой наработке.
Нормативные документы
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8711-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
- ГОСТ 8.497-83. ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
- ГОСТ 8.132-74. ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04 —300 А в диапазоне частот 0,1 — 300 МГц. ТУ 25-7504.133-2007. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые. Технические условия.
